12 mm FE Flat Panel Kontrast Filtremesi
12 mm FE Flat Panel Kontrast Filtremesi
Bu resim aşağıdaki parametrelerle çekildi:
- GXC-225: 160 kV - 3 mA - 60 s - 70 cm - FS: 1 mm x 1 mm [ASTM E 1165]
- Dereo HE: @Si - GadOx DRZ ince piksel 140 µm - D9 [ISO 19232-5] - SNR> 1000.
Herhangi bir görüntü işleminden önce DR'nin performansları nedeniyle görüntü kalitesi zaten mükemmeldir.
Kontrast filtresi W17'nin (80 µm - 3.1 mil), B sınıfının gerektirdiğinden 4 tel daha çözmesine izin verir [ISO 17636-2]!

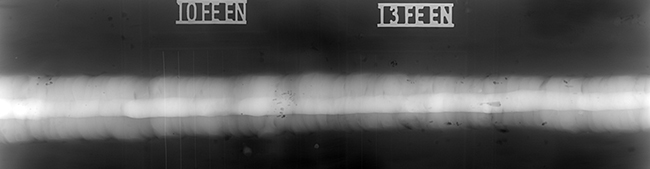

Şekil 1 - GXC ve Dereo tarafından sağlanan temel görüntü.
Pozlama çizelgelerinin, 70 cm'de D4 filmi ile 160 kV - 4 mA - 5 dakika belirlediğini, yani burada bir film için DR'den 6,5 kat daha fazla doz belirlediğini unutmayın.

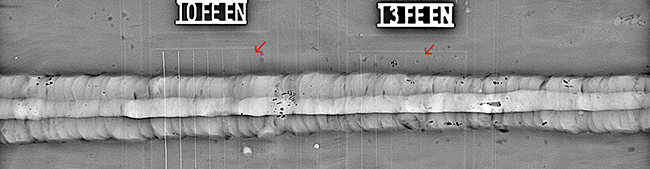

Şekil 2 - X-RIS kontrast filtresi - W17 [80 µm - 0.0031 "] çözüldü ->% 0.65 kontrast.
