Phased Array Ultrasonik Prob Sipariş Rehberi

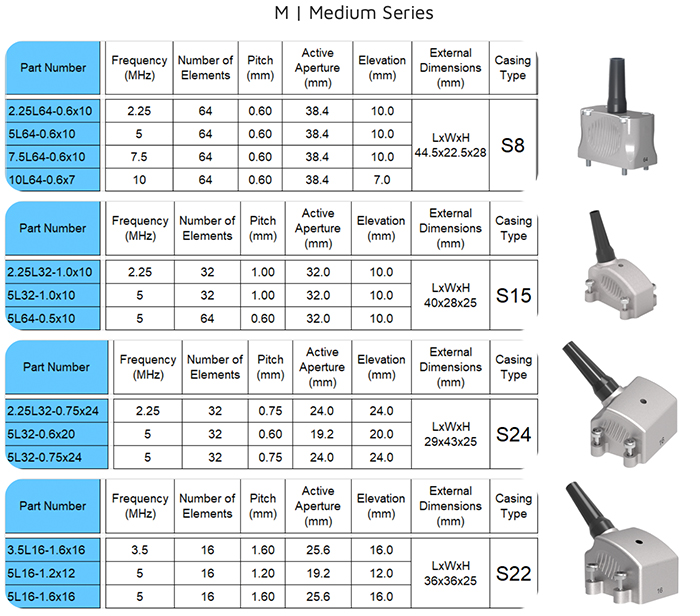

Phased Array Ultrasonik Problarımız, 1 MHz ile 18 MHz arasında frekanslara sahiptir ve 8 ile 256 arasında eleman içerebilir. İşte tedarik ettiğimiz bazı phased array prob türlerinin bir listesi:

• 1D linear array problar

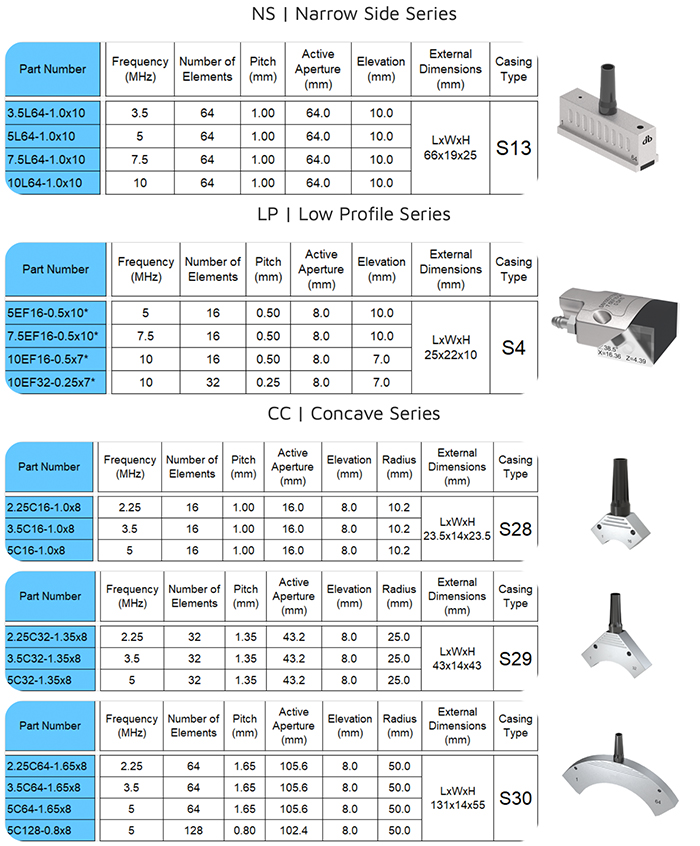

• Concave array problar

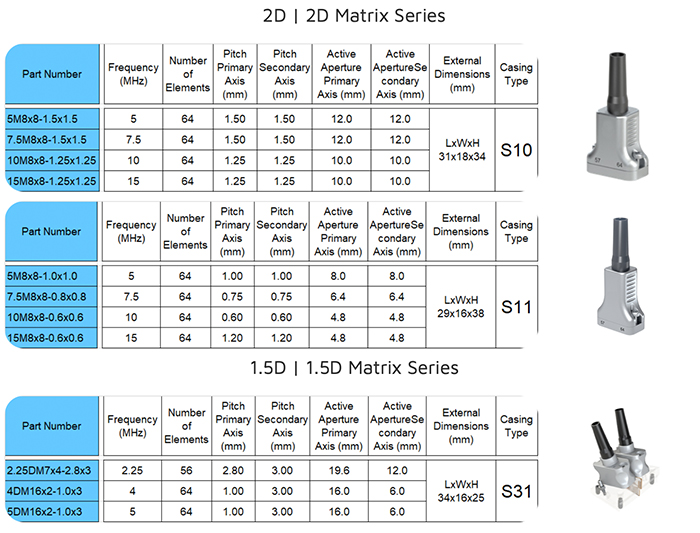

• 2D matrix problar
• Dual 1.5D matrix problar.

Phased Array ultrasonik probları tamamlayan eksiksiz bir takoz serisi sunmaktayız. Her türlü uygulamayı karşılamak üzere tasarlanan takozlar, sulama kanarı ve tarama mekanizmalarıyla kolay entegrasyon sağlayan tarayıcı bağlantı noktaları ile donatılmıştır.

Phased Array Ultrasonik Test (PAUT) problarını nasıl sipariş edebilirim?

Aşağıdaki adlandırma kurarını kullanarak probları sipariş edebilirsiniz. Her kural altından bir tür seçerek devam edebilirsiniz:

Frekans
Dizi Türü
Eleman Sayısı
Eleman Aralığı (Pitch)
Yükseklik (Elevation)
Kasa Türü
Kablo Türü
Kablo Uzunluğu
Konnektör Türü

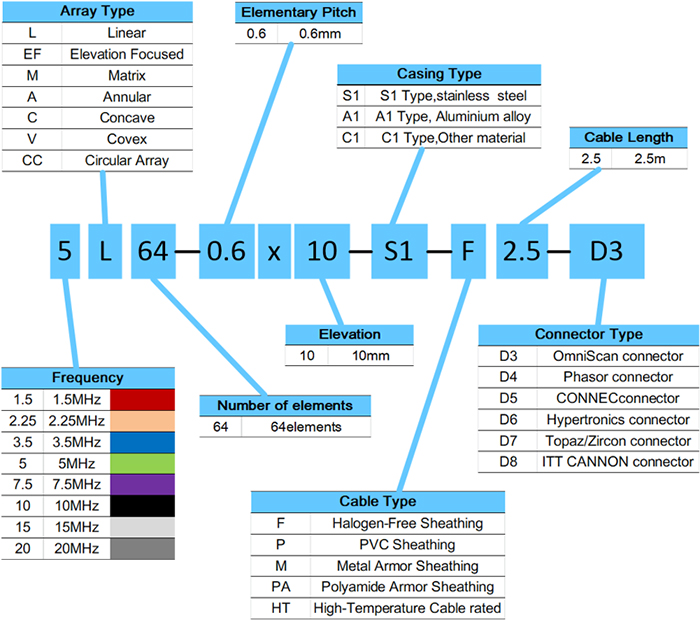

Faz Dizi Ultrasonik Test (PAUT) Prob Adlandırma Kurarı

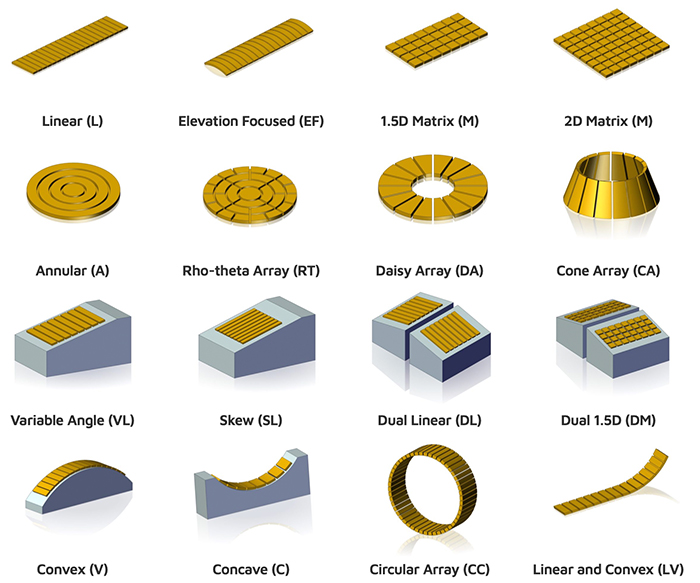

Phased Prob Türleri

Parametre Türleri

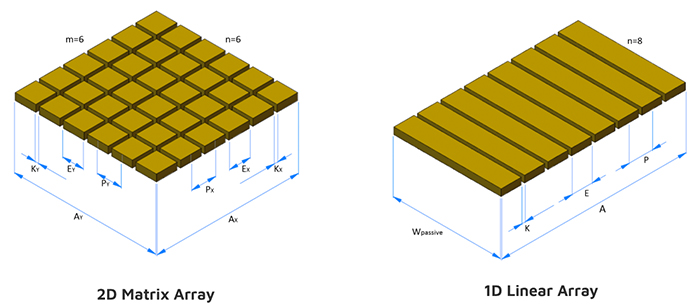

Birincil Eksen (Primary Axis): 1D doğrusal problarda, elemanların hizalandığı eksen.

İkincil Eksen / Yükseklik (Secondary Axis / Elevation (Y)): Probların birincil eksenine dik olan eksen.

Eleman Sayısı (Birincil Eksen/n): Birincil eksen boyunca hizalanmış toplam eleman sayısı.

Eleman Sayısı (İkincil Eksen/m): İkincil eksen boyunca hizalanmış toplam eleman sayısı (sadece Matris Dizi için).

Birincil Eksen Aralığı (Primary Axis Pitch (P/Px)): Birincil eksen boyunca ardışık iki elemanın merkezleri arasındaki mesafe.

İkincil Eksen Aralığı (Secondary Axis Pitch (Py)): İkincil eksen boyunca ardışık iki elemanın merkezleri arasındaki mesafe (sadece 2D Matris Dizi için).

Birincil Eksen Açıklığı (Primary Axis Aperture (A/Ax)): Prob yüzeyinin birincil eksen boyunca boyutu.

Formül: Ax = (n–1) • Px Ex

İkincil Eksen Açıklığı (Secondary Axis Aperture (Ay/Wpassive)): Prob yüzeyinin ikincil eksen boyunca boyutu.

Formül: Ay = (m–1) • Py Ey

Burada:

• n: Birincil eksen üzerindeki eleman sayısı

• m: İkincil eksen üzerindeki eleman sayısı

• Px: Birincil eksen aralığı

• Py: İkincil eksen aralığı

• Ex/Ey: Elemanların uç genişlikleri (genellikle marjinal boyutlar).

Phased Array Takozu Siparişi Nasıl Verilir?

Aşağıdaki adlandırma kurarını kullanarak kamanızı sipariş etmek için her kural altından bir tür seçin:

• Prob Kasa Türü

• Prob Montajı

• Çelikte Kırılma Açısı

• Dalga Türü

• İsteğe bağlı seçenekler

• Temas Yüzeyi Türü

• Kavis Çapı

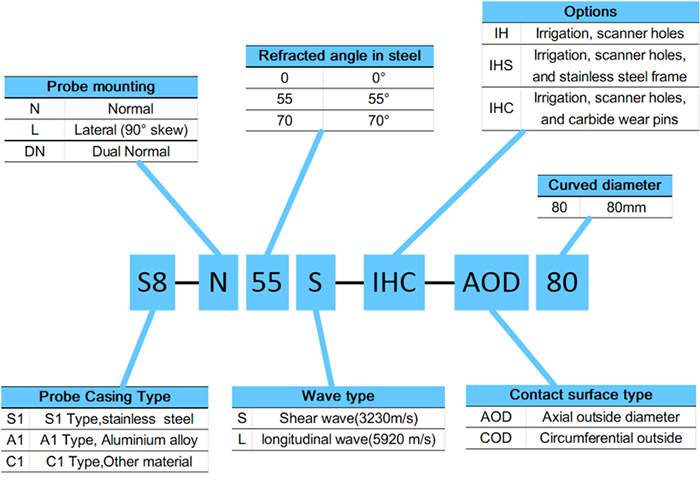

Takoz Adlandırma Kurarı

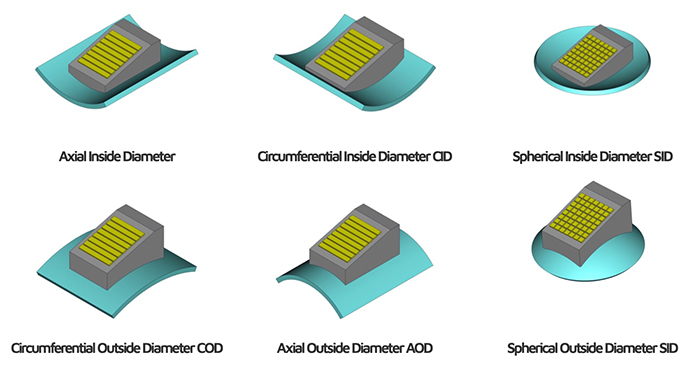

Temas Yüzeyi Türü

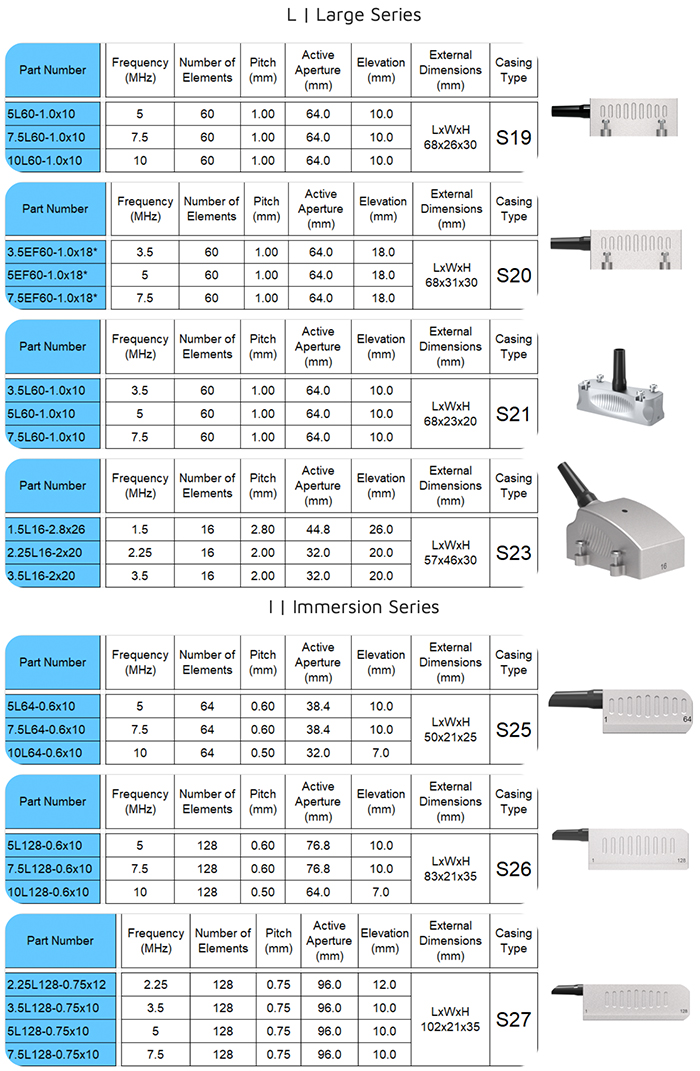

Phased Array Ultrasonik Test (PAUT) Prob Türleri

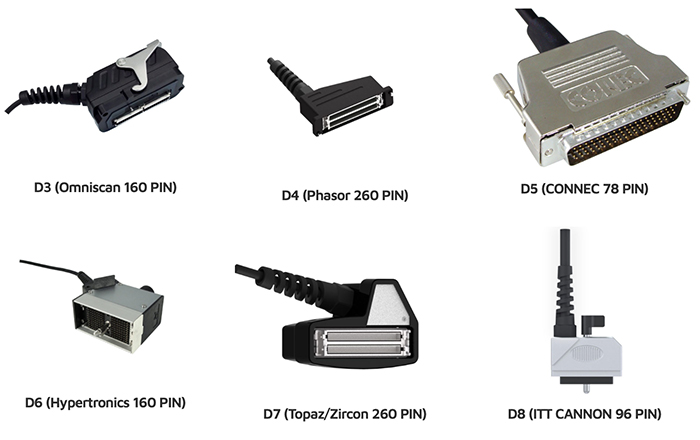

Connector Types

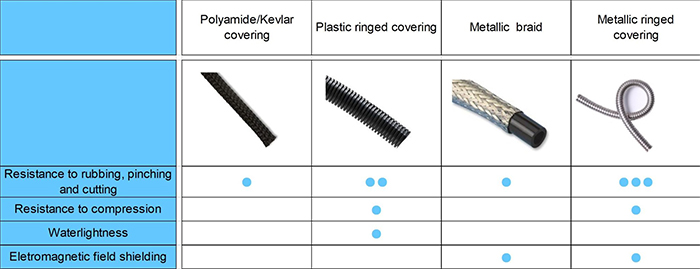

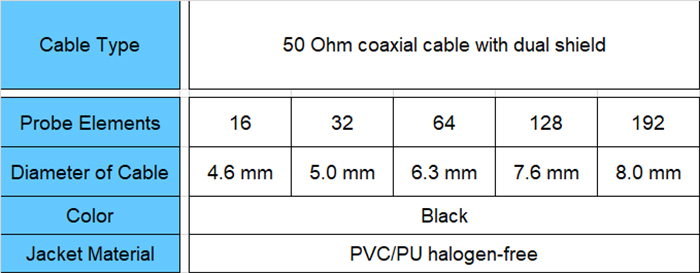

Kablo Çeşitleri

Uzun servis ömrü kablosu
Düşük sinyal zayıflaması
Esnek
Kaliteli mekanik performansı

Kablo Koruyucu Çeşitleri

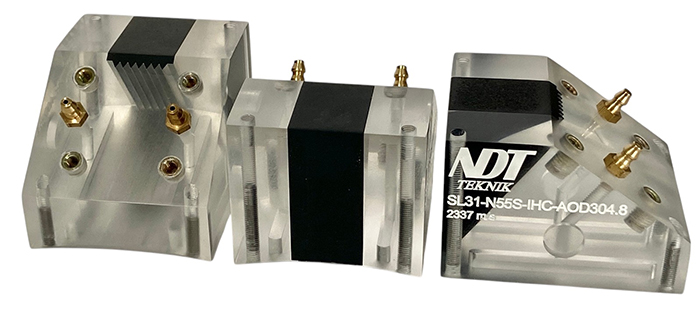

Takoz Tipleri

Standart olarak, çelikte 0°, 45°, 55° ve 60° kırılma açılarına sahip takozlar, 30° ile 70° arasında açı demeti incelemeleri için mevcuttur (SW veya LW).
Paslanmaz çelik vidalı yuvalar, probun takoza sağlam bir şekilde sabitlenmesini sağlar.

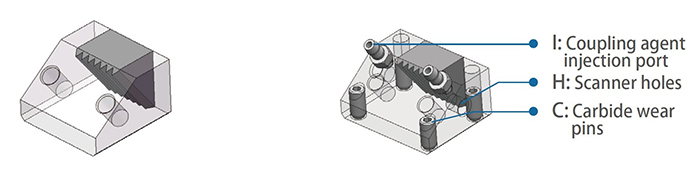

Takozlar, IHC seçenekleri ile sunulmaktadır: sulama, delikler ve aşınma direnci için karbür pimler.
Takozlar, manuel veya otomatik taramalar yapmak üzere tasarlanmıştır (IHC).
Özel kırılma açılarına sahip takozlar sipariş üzerine üretilebilir; takoz şekli ve konturu da özelleştirilebilir.

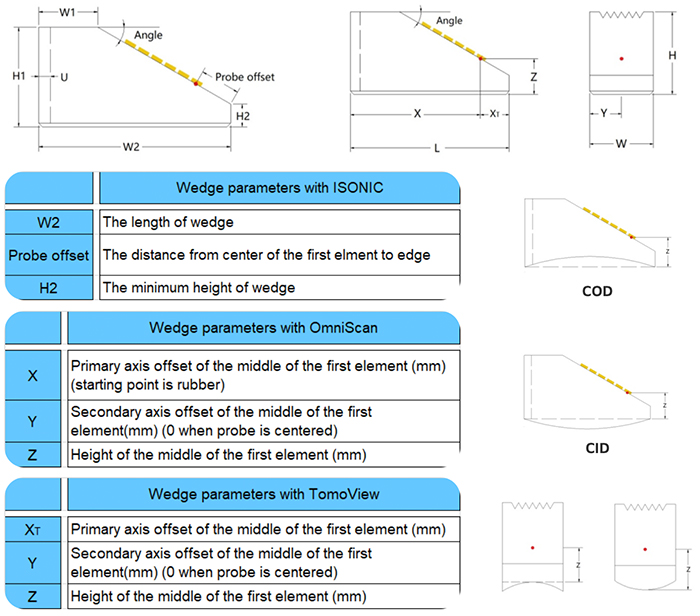

Takoz Ofset Parametreleri

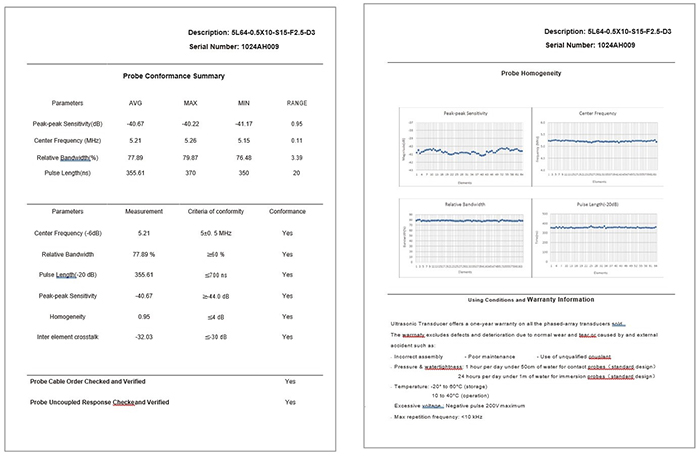

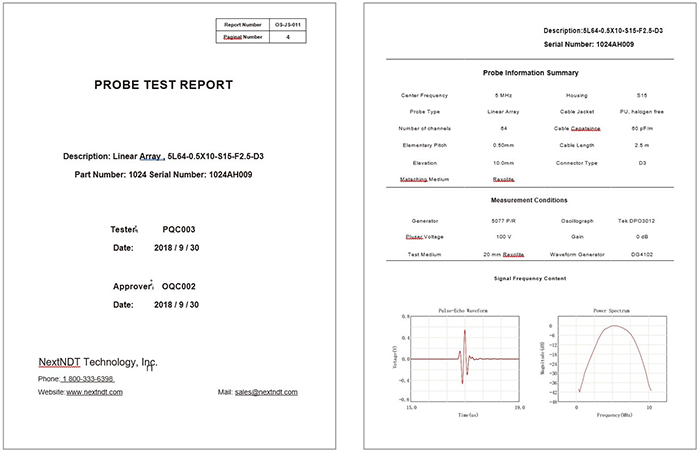

Örnek Raporlar

Özel Prob Gereksinimleri

Özel uygulama ve geometrilerinize uyacak şekilde özel phased array problarını sipariş etmek için aşağıdaki bilgilere ihtiyacımız var:
