PHASEYE-S PAUT & TOFD UT Hata Dedektörü

Son Nesil Yüksek Performanslı Ultrasonik Phased Array &​ TOFD Hata Dedektörleri

Phaseye S, selefinin tasarım tarzını devam ettirerek basit ve kullanışlı bir kullanım sunar. Ayarları, kolay kullanım ve ihtiyaç duyulduğunda parametrelerin hızlı bir şekilde ayarlanabilmesi için rehberli bir işletim modu sağlar. Kompakt ve hafif yapısıyla Phaseye S, küçük boyutuna rağmen geniş bir ekran sunarak en iyi görüntüleme deneyimini garanti eder. Güçlü donanımı sayesinde, A-Tarama, Sektörel Tarama (S-Scan) ve Lineer Tarama (B-Scan ve Electronic Scan) modlarını destekleyen etkili phased array yeteneklerine sahiptir.

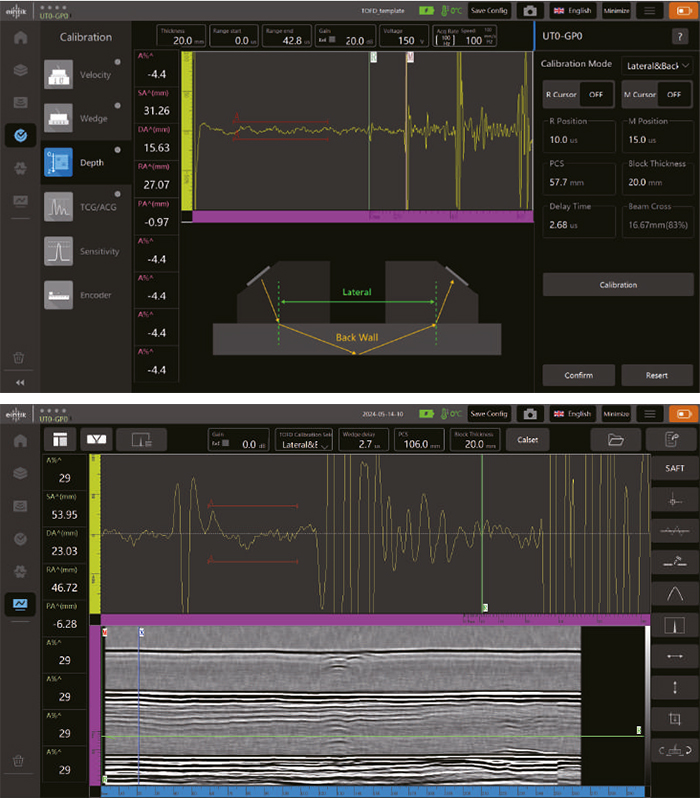

Ayrıca, tek hüzmeli ve birleştirilmiş C-Scan ve D-Scan görüntüleme seçeneklerinin yanı sıra TOFD tarama modlarını da sunar ve aynı anda hem TOFD hem de Phased Array görüntülerini gösterebilir.

32 bağımsız kanal ve 64 elemente kadar prob uyumluluğu ile Phaseye S, çeşitli endüstrilerin farklı gereksinimlerini karşılar ve taşınabilirliğin kritik olduğu saha denetimleri için ideal bir cihazdır.


Öne Çıkan Bazı Özellikler:

* Maksimum %800 genlik desteği sunar, yüksek hassasiyetli algılama senaryolarında bile sinyal bütünlüğünü korur ve taşma yapmaz.

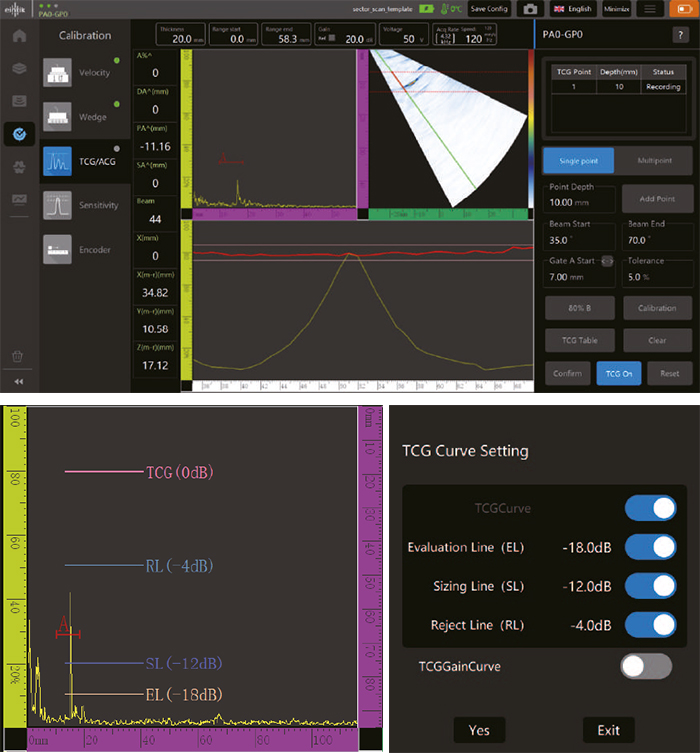

* ​Manuel TCG, bağımsız ve eşzamanlı ACG/TCG kaydı dahil olmak üzere gelişmiş ACG/TCG işlevlerine sahiptir.
* Prob ve cihaz durumunun gerçek zamanlı olarak test edilmesi için kendini teşhis yetenekleri ile donatılmıştır.
* Arayüz dalgasını güçlü bir şekilde takip etme işlevine sahiptir ve TCG pozisyonu, arayüz dalgasına bağlı olarak gerçek zamanlı olarak dinamik şekilde ayarlanır.
* Kablosuz uzaktan kumanda ile saha ortamlarında esneklik sağlayan uzaktan işletim kontrolü sağlar.

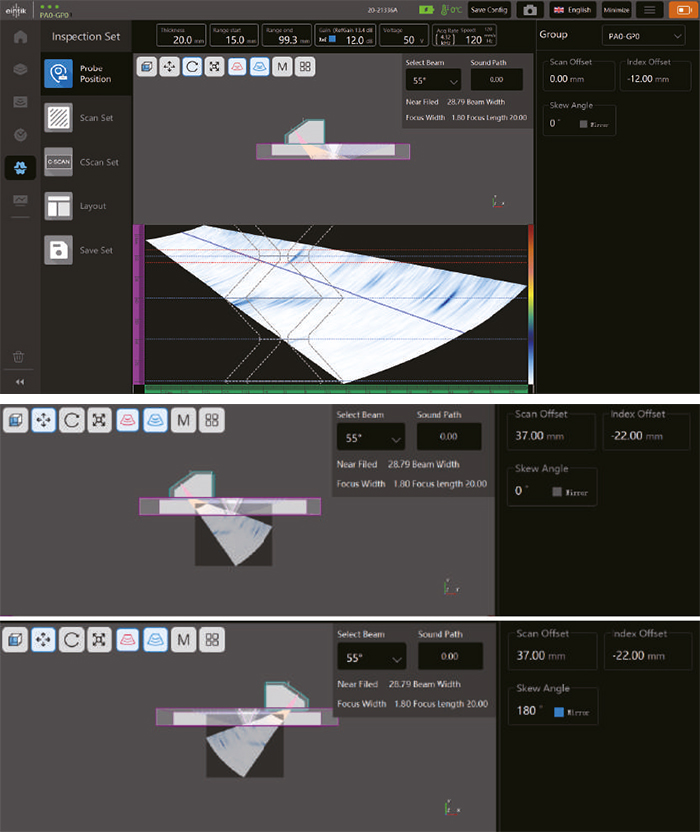

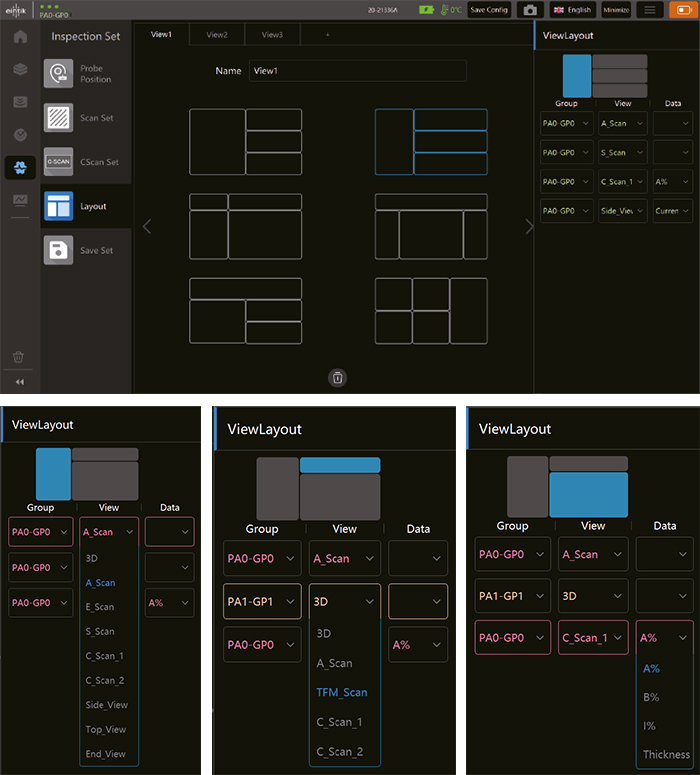

* Belirli muayene uygulama gereksinimlerine göre en iyi görüntüleme modunu özelleştirmek için esnek bir özel görünüm düzeni sunar.

PHASEYE-S UYGULAMA ÇÖZÜMLERİ

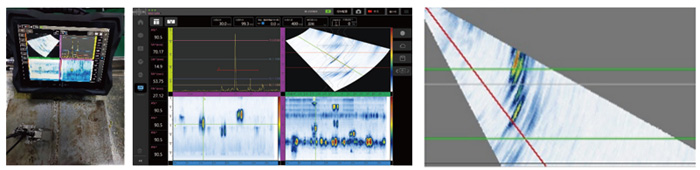

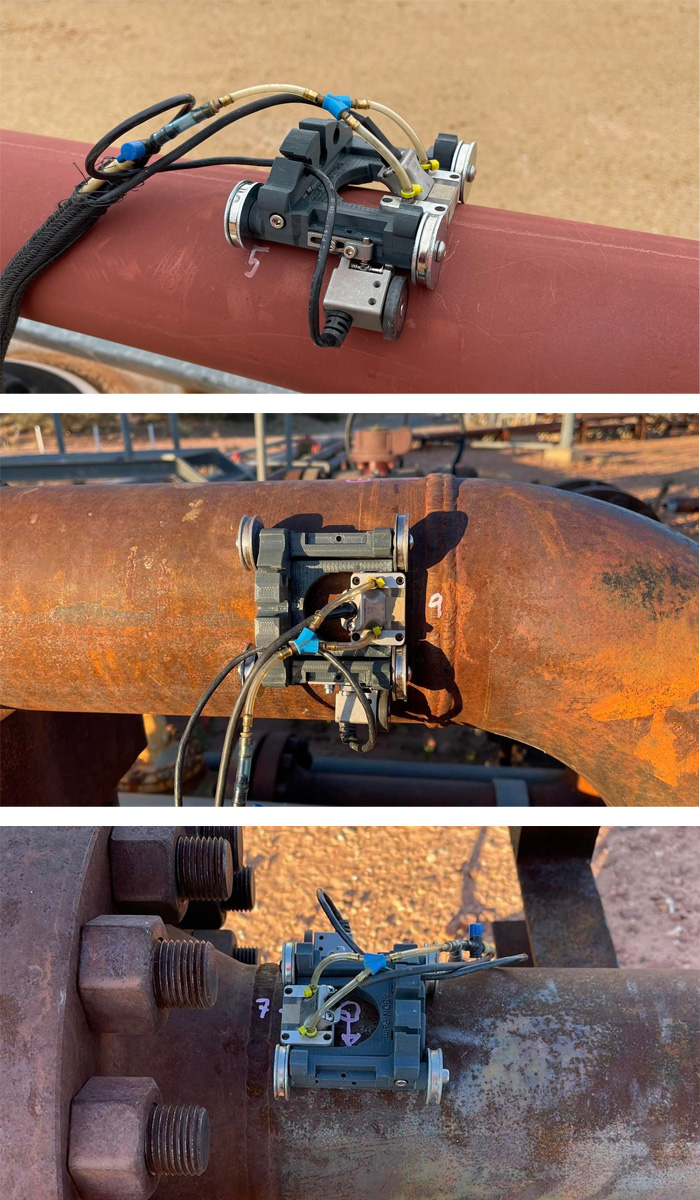

KAYNAK MUAYENESİ

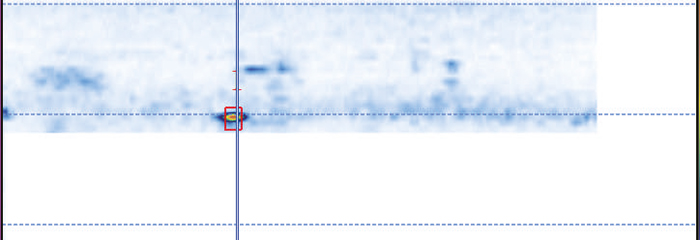

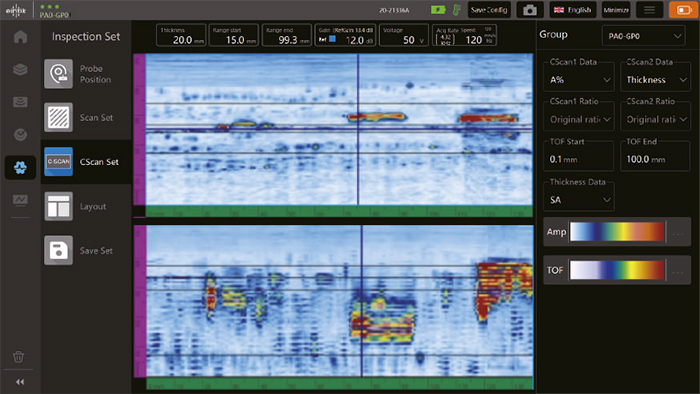

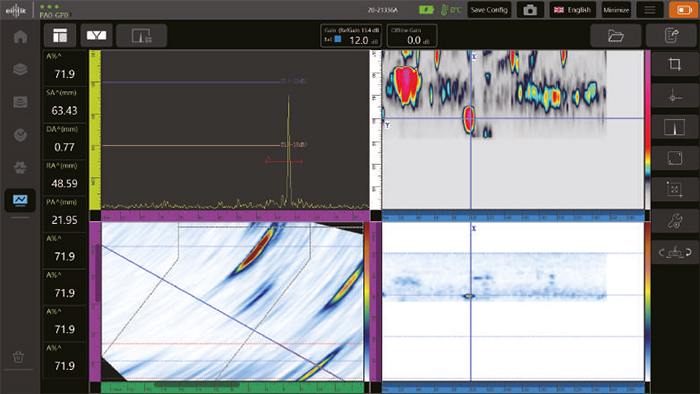

Phaseye S, özellikle saha kaynak muayeneleri için idealdir ve esnek görüntü düzeni ayarları sunar. Tek hüzmeli C-scan ve birleştirilmiş C-scan görüntülemeyi, tek hüzmeli D-scan ve birleştirilmiş D-scan görüntülemeyi destekler ve kapsamlı hata bilgileri sağlar. Sistem, hataları otomatik olarak tanımlar ve eşdeğer değerler, uzunluk, yükseklik gibi ilgili hata bilgilerini sunar.

KOMPOZİT MALZEME MUAYENESİ

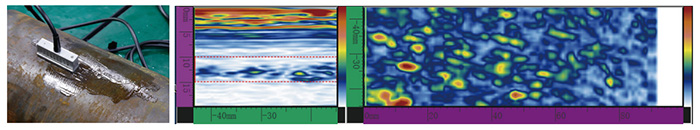

Phaseye S, korozyon tespit problarıyla birlikte kullanıldığında, konteyner ve boru hatlarının hizmet sırasında korozyon muayenesi için son derece uygundur. İç korozyon profili bilgilerini elde edebilir ve minimum kalan duvar kalınlığını belirleyebilir. Bu özellik, konteyner ve boru hatlarının kalan hizmet ömrünün doğru bir şekilde değerlendirilmesini sağlar. C-scan görüntüsü, taranan alanın tamamında korozyon dağılımını haritalayan bir görsel sunar.

KOROZYON MUAYENESİ

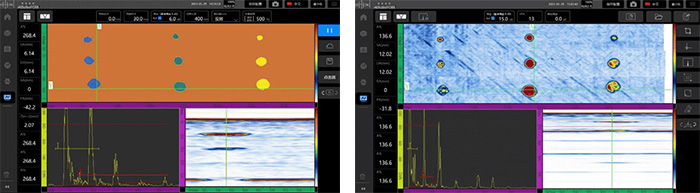

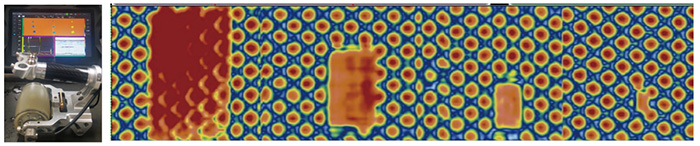

Phaseye S, bir silindir probu ile birleştirildiğinde, kompozit malzeme muayenesi için maliyet etkin bir çözüm sunar. Silindir probu, kullanımı kolay bir yapı sunarken, Phaseye S taşınabilir ve kompakt yapısıyla saha bakım ve muayeneleri için özellikle uygundur. Farklı türdeki kompozit malzemeleri algılayabilir ve bal peteği yapısına sahip kompozit malzemelerde de yüksek tespit performansı sağlar.

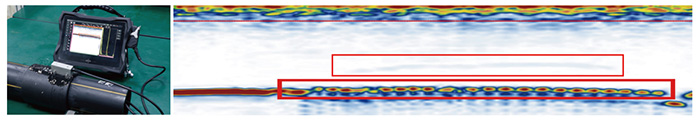

PE BORU ELEKTROFÜZYON KAYNAĞI MUAYENESİ

Phaseye S, PE boru elektrofüzyon kaynağı muayene problarıyla birlikte kullanıldığında, PE boru kaynaklarının saha muayenesi için uygundur. Taşınabilir ve kullanımı kolay olan cihaz, her direnç telinden gelen sinyeri net bir şekilde gösterebilir. Kaynak kalitesi, direnç teli sinyeri temel alınarak değerlendirilebilir ve karakteristik hatların sinyal görüntüleri aracılığıyla füzyon derinliği belirlenebilir. Bu özellikler, kaynakların kalitesini doğru bir şekilde değerlendirerek uzun vadeli güvenliği sağlar.

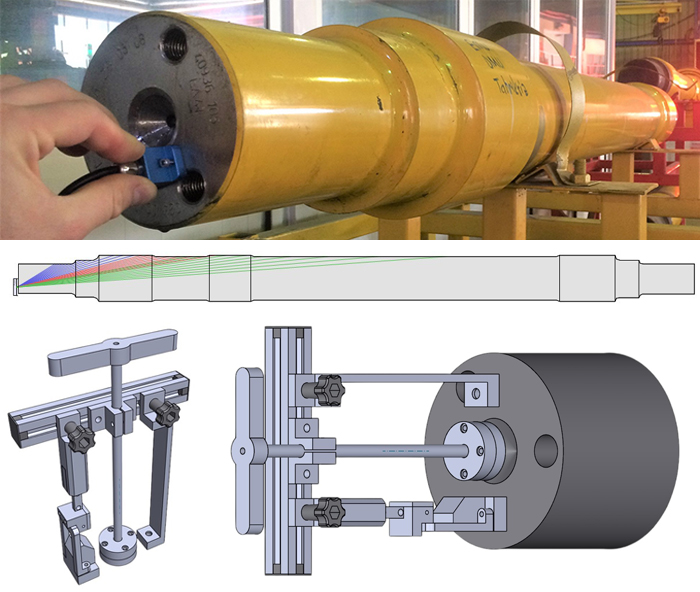

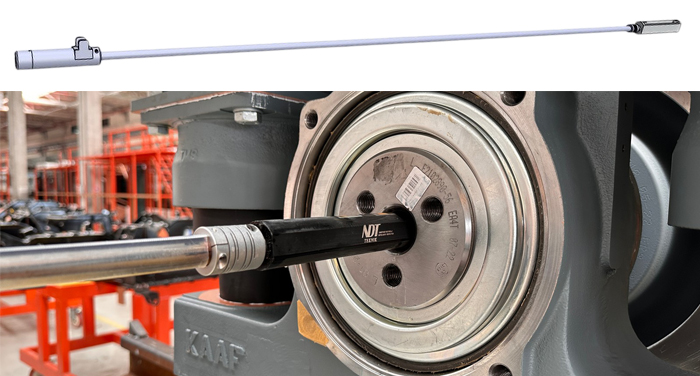

DEMİRYOLLARI İÇİ BOŞ TREN AKSI MUAYENESİ

Başlangıçta demir yolu endüstrisi için tren aksı deliklerinin muayenesinde tasarlanan bu tarayıcı, çoğu delik muayene gereksinimine uyacak şekilde adapte edilebilir ve manuel veya otomatik konfigürasyonlarda mevcuttur. Sistem kompakt, taşınabilir ve kurulumu kolaydır, böylece bir operatör tarafından tren akslarını yerinde muayene etme imkanı sağlar.

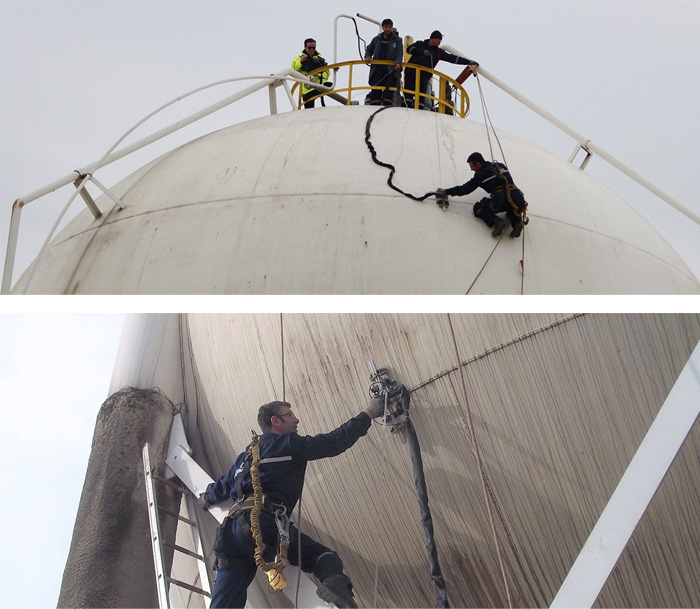

KÜRE TANKLARI VE DEPOLAMA TANKLARINDA KAYNAK MUAYENELERİ

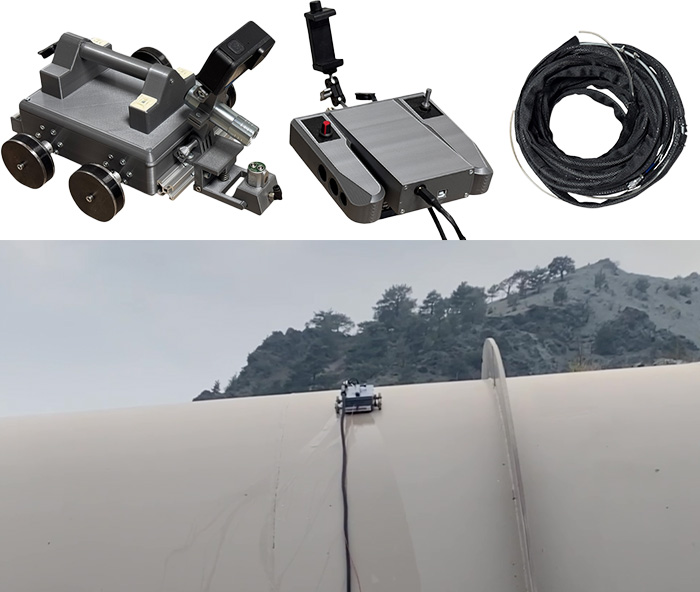

MANYETİK KALINLIK ÖLÇÜM ROBOTU İLE DİK YÜZEYLERDE KOROZYON KONTROLÜ

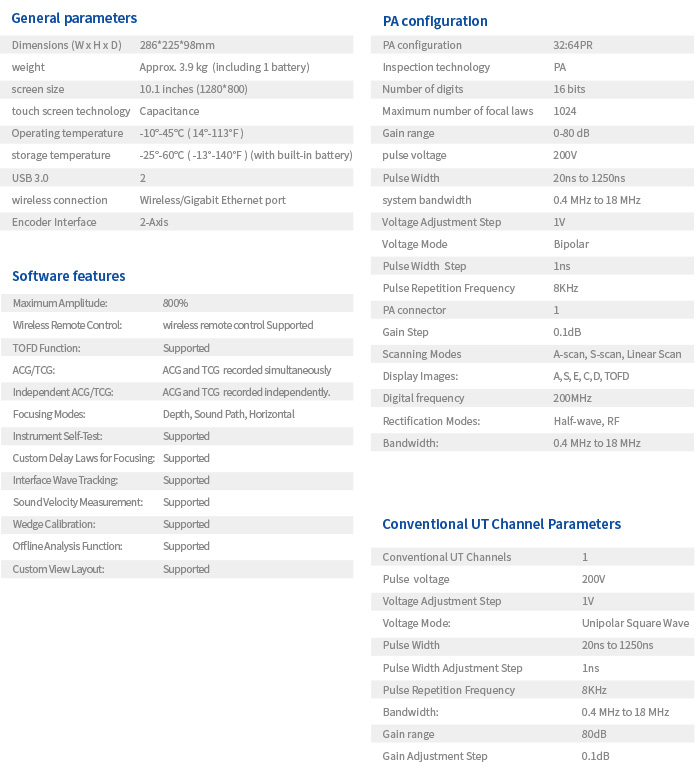

PHASEYE-S PAUT & TOFD Cihazı Teknik Özellikleri
