PHASEYE TFM PAUT & TOFD UT Hata Dedektörü

Eintik TFM Phased Array & TOFD Hata Dedektörü 64/128PR

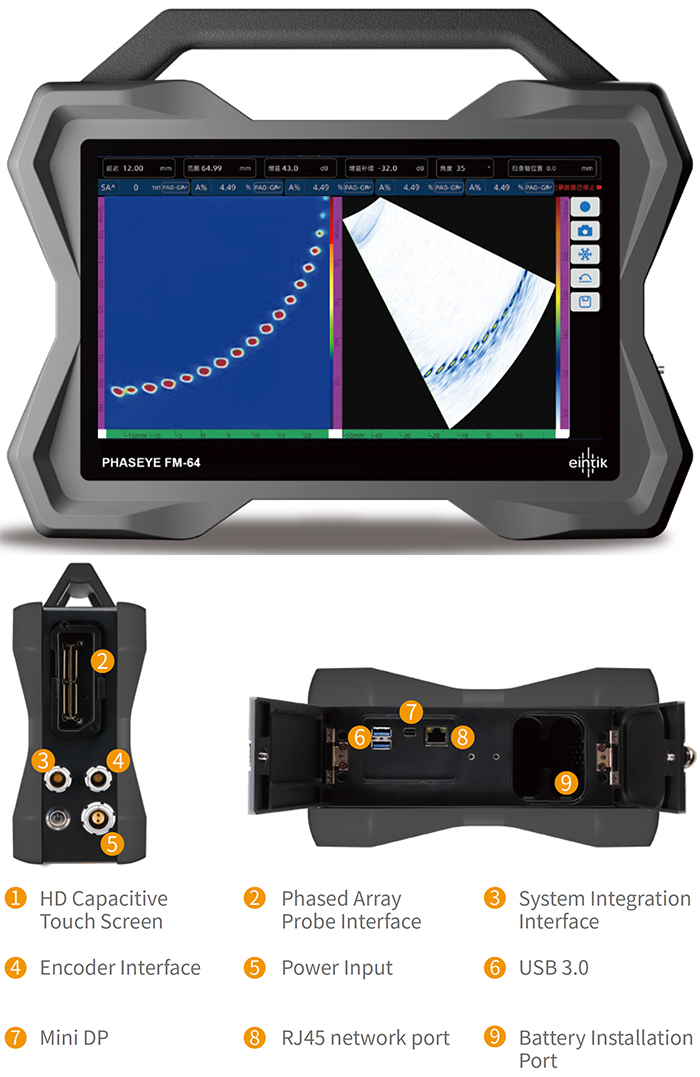

PHASEYE TFM Phased Array Hata Dedektörü, 32/128PR gerçek zamanlı tam toplama (TFM) özelliğine sahip bir phased array hata dedektörüdür. İçeride kullanılan termal iletken malzeme, kompakt bir tasarım elde etmek için havacılık teknolojisiyle üretilmiştir.

Aynı zamanda cihaz gövdesi, yüksek dayanıklılığa sahip alüminyum alaşımlı bir kabukla donatılmıştır. Bu kabuk hem sağlam hem de mükemmel bir koruma sağlar.

Cihaz, yüksek çözünürlüklü ve parlak, geniş ekranlı, büyük boyutlu endüstriyel kapasitif bir ekranla donatılmıştır; bu sayede hem iç hem de dış mekanlarda kolay bir algılama sağlar.

Cihaz, güç kaynağı olarak iki adet büyük kapasiteli ve değiştirilebilir lityum batarya ile donatılmıştır. Bu bataryalar, günlük 5 ila 8 saat arası normal çalışma süresini karşılayabilir.


PHASEYE SOFT

Hızlı, Verimli ve Gerçek Zamanlı 3D Görüntüleme Yeteneği

PHASEYE TFM, PA (Phased Array) ve TOFD özelliklerini bir araya getiren güçlü bir hata dedektörüdür. PHASESOFT yazılımı, tespit verimliliği ve yeteneklerini tam anlamıyla ortaya koyar. Yazılım, özellikle TFM ve PA verilerinin işlenmesi için kapsamlı veri işleme ve raporlama işlevleri sunar. Verilere kolayca erişilebilir ve kusurların saklanabileceği bir yer kalmaz! Sistem, A, B, C, S ve 3D görüntüleme gibi çeşitli görüntüleme modları eklemiştir. Bu özellikler, görüntülerin gerçek iş parçasına daha yakın olmasını sağlayarak muayeneyi daha sezgisel ve net hale getirir.


Prob ve Cihazın Entegre Tasarımı

Cihazın tasarım ve geliştirme sürecinin erken aşamalarında, kapsamlı Prob, Ar-Ge ve üretim yetenekleri birleştirerek PHASEYE TFM Serisi Phased Array ürünlerinin tutarlılığı ve genel performansını önemli ölçüde arttırılmıştır.

Eintik, profesyonel endüstriyel ultrasonik uygulama geliştirme hizmetleri sunmaktadır. Profesyonel yazılımdan özel problara, encoderlardan tarama çerçevelerine kadar entegre çözümler sağlayarak ihtiyaçlarınıza tam uyumlu destek sunmatadır!

PHASEYE-S UYGULAMA ÇÖZÜMLERİ

KAYNAK MUAYENESİ

Phaseye S, özellikle saha kaynak muayeneleri için idealdir ve esnek görüntü düzeni ayarları sunar. Tek hüzmeli C-scan ve birleştirilmiş C-scan görüntülemeyi, tek hüzmeli D-scan ve birleştirilmiş D-scan görüntülemeyi destekler ve kapsamlı hata bilgileri sağlar. Sistem, hataları otomatik olarak tanımlar ve eşdeğer değerler, uzunluk, yükseklik gibi ilgili hata bilgilerini sunar.

KOMPOZİT MALZEME MUAYENESİ

Phaseye S, korozyon tespit problarıyla birlikte kullanıldığında, konteyner ve boru hatlarının hizmet sırasında korozyon muayenesi için son derece uygundur. İç korozyon profili bilgilerini elde edebilir ve minimum kalan duvar kalınlığını belirleyebilir. Bu özellik, konteyner ve boru hatlarının kalan hizmet ömrünün doğru bir şekilde değerlendirilmesini sağlar. C-scan görüntüsü, taranan alanın tamamında korozyon dağılımını haritalayan bir görsel sunar.

KOROZYON MUAYENESİ

Phaseye S, bir silindir probu ile birleştirildiğinde, kompozit malzeme muayenesi için maliyet etkin bir çözüm sunar. Silindir probu, kullanımı kolay bir yapı sunarken, Phaseye S taşınabilir ve kompakt yapısıyla saha bakım ve muayeneleri için özellikle uygundur. Farklı türdeki kompozit malzemeleri algılayabilir ve bal peteği yapısına sahip kompozit malzemelerde de yüksek tespit performansı sağlar.

PE BORU ELEKTROFÜZYON KAYNAĞI MUAYENESİ

Phaseye S, PE boru elektrofüzyon kaynağı muayene problarıyla birlikte kullanıldığında, PE boru kaynaklarının saha muayenesi için uygundur. Taşınabilir ve kullanımı kolay olan cihaz, her direnç telinden gelen sinyeri net bir şekilde gösterebilir. Kaynak kalitesi, direnç teli sinyeri temel alınarak değerlendirilebilir ve karakteristik hatların sinyal görüntüleri aracılığıyla füzyon derinliği belirlenebilir. Bu özellikler, kaynakların kalitesini doğru bir şekilde değerlendirerek uzun vadeli güvenliği sağlar.


Yeni Ultra Yüksek Performanslı Mimari

* 300Gb DDR bant genişliği, gerçek zamanlı tam toplama (TFM) işlemlerini daha akıcı ve verimli hale getirir.
* 100MSPS/16bit ADC’nin ultra yüksek dinamik aralığı, detayları daha net bir şekilde görüntüler.
* Özel devre tasarımı, iletim ve alım kayıplarını büyük ölçüde azaltır ve ultra yüksek sinyal-gürültü oranı sağlar.
* Bağımsız fikri mülkiyet haklarına sahip dahili yeni odaklama yasası hesaplayıcısı, 3D simüle edilmiş ses alanı dağılımı elde eder.
* 200V'a kadar çıkış gerilimi, hassas mikro iş parçalarının ve büyük iş parçalarının mükemmel şekilde tespit edilmesini sağlar.
* 64/128 donanım kanarının senkronize çalışması, özel alan dizileri ve çift alan dizileri gibi karmaşık uygulama gereksinimlerini karşılar.
* FMC veri toplama hızı 2GB/s’ye kadar ulaşabilir, böylece veri toplama daha verimli ve tespit daha kapsamlı hale gelir.

Birden fazla cihaz paralel olarak kullanılabilir, bu sayede geniş çaplı sistem işlev uygulamaları gerçekleştirilebilir.

DEMİRYOLLARI İÇİ BOŞ TREN AKSI MUAYENESİ

Başlangıçta demir yolu endüstrisi için tren aksı deliklerinin muayenesinde tasarlanan bu tarayıcı, çoğu delik muayene gereksinimine uyacak şekilde adapte edilebilir ve manuel veya otomatik konfigürasyonlarda mevcuttur. Sistem kompakt, taşınabilir ve kurulumu kolaydır, böylece bir operatör tarafından tren akslarını yerinde muayene etme imkanı sağlar.

KÜRE TANKLARI VE DEPOLAMA TANKLARINDA KAYNAK MUAYENELERİ

MANYETİK KALINLIK ÖLÇÜM ROBOTU İLE DİK YÜZEYLERDE KOROZYON KONTROLÜ
