Pie Gauge
Pie Gauge
Genel Bakış

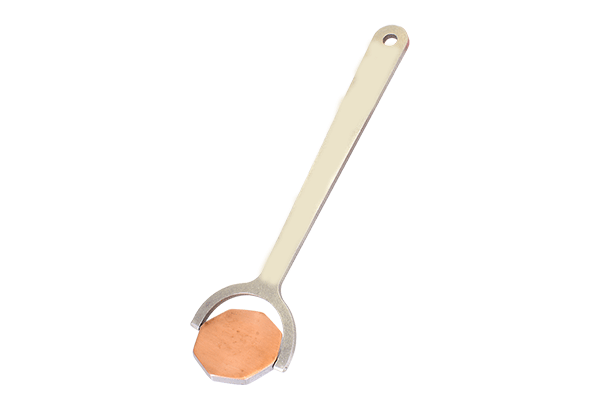

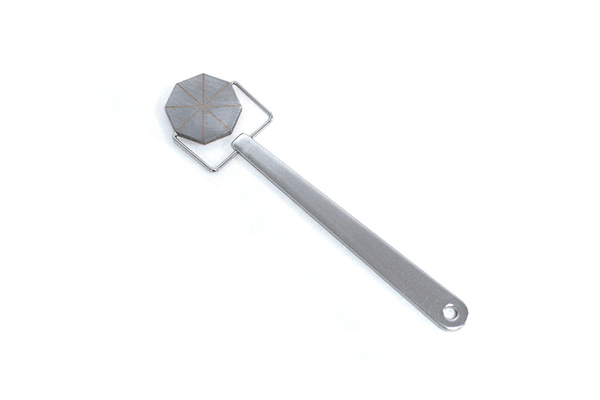

Pie Gauge, bir yüzeydeki manyetik akının yönünü hızlı bir şekilde doğrulamak için kullanılan bir araçtır. Demir dışı süreksizliklerden oluşan bir yıldız deseni sağlayan, tek bir parça halinde kızartılmış sekiz demirli parçadan yapılmıştır. Sekiz doğrusal süreksizlik her yönde gösterge sağlar. Tipik olarak boyunduruk muayenesi için kuru tozlarla kullanılan Pasta Ölçer herhangi bir açıda tutulabilir ve manyetik akının yönüne dik göstergeler üretecektir. Pivotlu demir dışı sap.
MIL-STD-271 ve ASTM E709 gerekliliklerini karşılar.
.gif)
Kullanım Talimatları
Pie Gaıge (Pasta ölçeri) , görünür pasta bölümleri aşağı bakacak şekilde test yüzeyine mümkün olduğunca düz bir şekilde yerleştirin. Yüzeyi mıknatıslayın ve manyetik parçacıklar uygulayın. Göstergeler manyetik akının yönünü kesen çizgiler boyunca oluşacaktır. Manyetik akıya dik olan göstergeler, açılı olanlara göre daha güçlü ve daha iyi tanımlanmış olacaktır. Manyetik akıya paralel (aynı doğrultuda) hiçbir belirti oluşmayacaktır. Not: pasta göstergesi manyetik alan gücünü göstermez.
.jpg?width=226&height=150&cropratio=226:150&image=/dokumanlar/magnetometreler-(kalinli-manyetiklik-olcer).jpg)
.png?width=226&height=150&cropratio=226:150&image=/dokumanlar/burma-castrol-(alan-akis-seridi).png)
