Ultrasonik Sertlik Ölçüm Cihazı (T-UD3)

TUD-3 Ultrasonik Sertlik Ölçüm cihazı hem Ultrasonik Sertlik (UCI - Ultrasonik Temas Empedansı), hem de Leeb (Dinamik) problarını çalıştırmaktadır. Bu iki farklı tür sertlik metodunun kullanılabildiği sertlik ölçüm cihazı, taşınabilir bir cihazın sağlayabileceği en büyük avantajdır.

Ölçümler tamamlandığında, operatör cihaz üzerindeki dahili fotoğraf makinesi ile numunelerin bir fotoğrafını çekebilir ve resim başına 5 tane sonucu tam olarak ölçümlerin yapıldığı yere yerleştirebilir.

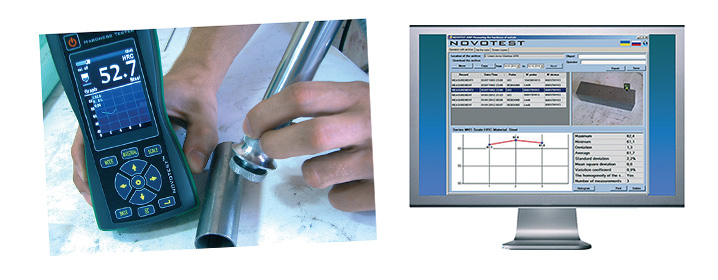

Kaydedilen ölçüm sonuçları ve resimler, sertlik test cihazı ile birlikte verilen “ARM” yazılımı kullanılarak bir PC'ye aktarılabilir.

YOUTUBE VİDEO LİNKİ (T-UD3 Ultrasonik Sertlik): Tıklayınız

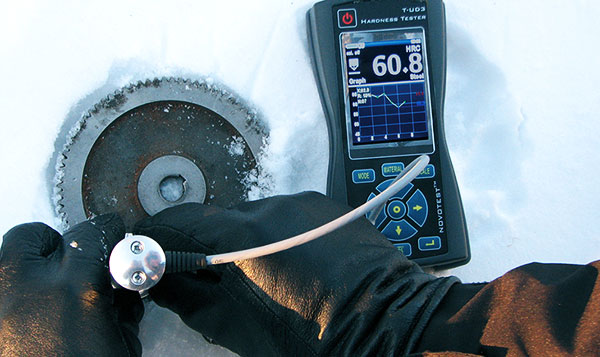

Sertlik test cihazı sertliğin çok düşük sıcaklıklarda ölçülmesine olanak sağlar. - 25 °C' de yapılan sertlik ölçüm testlerinde; ölçümlerle ilgili hiç problem ile karşılaşılmadı ve ölçüm doğruluğu doğruluk standartlarını aşmadı. Klavye ve ekran hiç sıkıntı vermedi; sıcak ve soğuk ortamda cihazı kullanarak hiçbir fark bulamadık!

Taşınabilir Kombine Sertlik Ölçme Cihazı NOVOTEST T-UD3 CE sertifikalıdır.

TEKNİK ÖZELLİK TABLOSU

UCI prob tipleri	1 kgf (10N) 2.2 lbf, 5 kgf (50N) 11 lbf, 10 kgf (98N) 22lbf
Leeb prob tipleri	D, DC, DL, C, D 15, E, G
Ölçüm aralığı	HV: 230 ~ 940; HRC: 20 ~ 70; HB: 90 -650. Çekme mukavemeti, MPa 370~1740
Ölçüm hassasiyeti	HV: ±% 3 HV; HRC:% 1.5 rulo ±; HB:% 3 HB ±
Standartlar	ASTM A1038, ASTM A956, ASTM E140
Indenter	Diamond indenter (UCI), Sertleştirilmiş Bilye (Leeb)
Ölçüm yönü	Her yön 360 °
Veri depolama	Sadece 32 GB'a kadar hafıza kartı ile sınırlıdır
İletişim	PC'ye veri yükleyin ve elektronik tablo olarak dışa aktarın (USB kablosu ve yazılımı dahil)
Sertlik ölçeği	* UCI sondası - HRC, HB, HV * Leeb prob - HRC, HB, HV, HRB, MPa * Kalibrasyon için ek özel ölçekler
Malzeme	* Ultrasonik (UCI) probu - çelik için önceden kalibre edilmiştir. * Dinamik (Leeb) çelik, alaşımlı çelik, dökme demir, paslanmaz çelik, alüminyum, bronz, pirinç, bakır için önceden kalibre edilmiştir. * Kalibrasyon için ek özel malzemeler.
Veri gösterimi	Yük uygulanan / kontak (UCI), Açı (Leeb), Tek test sonucu, Maks, Min, Testlerin ortalaması, Test sayısı, Sapma, Var. katsayı, Histogram, Sinyal ve Akıllı Mod (Yanlış ölçümlerin filtresi).
Gösterge	Renkli LCD ekran (320 × 240)
Çalışma ortamı Sıcaklığı	-20 ° C ~ 40 ° C; Nem:% 30 -% 80 R.H.
Güç kaynağı	DC 4,5V (3 adet AA pil)
Cihaz ölçüleri	160x75x30mm
Net ağırlık	yakl. 0.3 kg (probsuz)
Pil ömrü	Yaklaşık. 10 saat.
